Εγκατάσταση βάσης πινακίδας:CATEYE-2 Τεχνικά Άρθρα

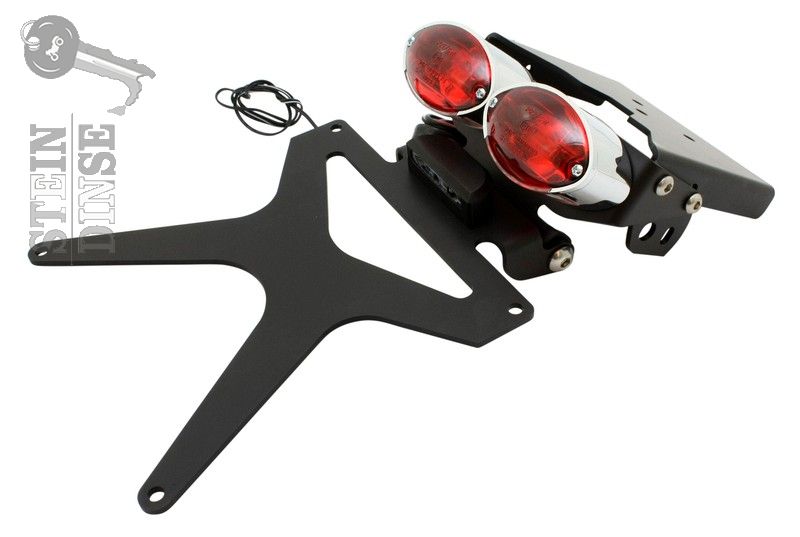

Αγοράστηκε απο Stein-Dinse και έφθασε σπίτι σε ένα κουτάκι πλήρως αποσυναρμολογημένη. Όπως αναφέρει στην περιγραφή είναι ένα προιόν που φτιάχνεται απο την Rossopuro και έχει καλή ποιότητα κατασκευής αλλά το περίεργο και απαράδεκτο είναι οτι δεν έχει οδηγίες δεσίματος και τοποθέτησης. Για το δέσιμο με λίγη κοινή λογική όλα πήγαν καλά, για την τοποθέτηση και σύνδεση των ηλεκτρικών χρειάστηκε ψάξιμο.
- Αφαιρούμε το πλαστικό κάλυμα της ουράς του V11
- Αφαιρούμε τον πλαστικό original λασπωτήρα με το πίσω φώς και το μικρό υποπλαίσιο που τον στηρίζει.
- Τοποθετούμε το CATEYE με τους αποστάτες και βίδες που έχει το κιτ.
- Σύνδεση ηλεκτρικών: ενώνουμε παράλληλα τα ίδιου χρώματος καλώδια απο τα δύο φωτιστικά σώματα του νέου λασπωτήρα, και τοποθετούμε ακροδέκτες συμβατούς με τα εργοστασιακά βύσματα της καλωδίωσης του V11. Η συνδεσμολογία είναι όπως φαίνεται στην φωτογραφία.
Αν τα χρώματα των καλώδιων στα φώτα του νέου λασπωτήρα είναι διαφορετικά, ένας εύκολος τρόπος να βρούμε πιο είναι η γείωση είναι με ένα πολύμετρο στην θέση για ohm να γειώσουμε ένα ακροδέκτη του πολύμετρου στο σασί και με τον άλλον να μετρήσουμε κάθε καλώδιο ξεχωριστά. Αυτό που έχει μηδενική τιμή είναι η γείωση (εξαρτάται απο την ακρίβεια του πολύμετρου).Τα άλλα δύο καλώδια: το ένα είναι για τα φώτα πορείας που είναι πάντα ανοιχτά (μοντέλα 2003+), και το άλλο έχει τάση μόνο όταν πατάμε φρένο καθώς το ελέγχει η βαλβίδα stop.
